固定式 / 折叠式 / 组合式堆垛架实拍
堆垛架
固定式、折叠式、组合式三种堆垛架,直接落地堆叠实现立体存储,叉车可整架带货搬运。
- 单层承载1 – 4 t(按尺寸与用料)
- 堆垛层数满载 3 – 4 层,空架更多
- 常用外形1200×1000 / 1500×1200 / 2000×1200 mm
- 表面处理静电喷塑(蓝/橙/灰)或热镀锌
- 源头工厂直供 · 支持非标定制
- 出厂前满载调试与检测
- 广东省内可上门安装调试
- 全国物流发货 · 出口可提供木箱包装
堆垛架 核心卖点
固定式、折叠式、组合式三种堆垛架,直接落地堆叠实现立体存储,叉车可整架带货搬运。
地面立体存储
不需要货架投资,直接落地堆 3–4 层,仓库利用率翻倍。
折叠式空架省 70%
铰接折叠自重落锁,空架回程与存放占用大幅减少。
叉车整架周转
整架带货直接叉运,中途不倒箱不换托。
可配脚轮人工移动
加 4 只重型脚轮(2 定向 2 万向带刹车),车间内人工可推。
颜色与标识定制
喷塑颜色按企业色,可加挂牌、编号与条码槽。
非标尺寸全可做
外形、内净空、承载按货物图纸定制,1 台起做。
堆垛架 技术参数
下表为常规配置范围,尺寸、承载与表面处理均可按现场条件非标定制
| 参数项 | 堆垛架 常规规格 |
|---|---|
| 结构形式 | 固定式(焊接一体)/ 折叠式(铰接折叠)/ 组合式(螺栓可拆) |
| 单层承载 | 1 – 4 t(按尺寸与用料设计) |
| 堆垛层数 | 满载 3 – 4 层;空架 4 – 6 层 |
| 常用规格 | 1200×1000、1500×1200、2000×1200 mm,高 1000 – 1500 mm |
| 进叉方向 | 四面进叉 |
| 表面处理 | 静电喷塑(蓝/橙/灰)或热镀锌(户外可用) |
| 选配 | 脚轮、钢层板、分隔杆、标识牌、吊环 |
| 折叠率 | 折叠式空架折叠后高度 ≤ 25% |
堆垛架:价格由哪几块构成
货架按「组」报价,但不同厂家的报价口径经常不同:有的只算立柱和横梁,有的连层板、安全销、安装都没算。
- 单层承载1 – 4 t(按尺寸与用料设计)
- 堆垛层数满载 3 – 4 层;空架 4 – 6 层
- 进叉方向四面进叉
- 表面处理静电喷塑(蓝/橙/灰)或热镀锌(户外可用)
立柱薄 0.2 mm、横梁截面小一号,单价立刻下来,承载与抗震能力同步下降。规格必须写进合同,不能只写「重型货架」。
承载是算出来的,不是标出来的。同样标「每层 2 吨」,跨距不同、横梁规格不同,实际能力差别很大。
喷塑前是否做前处理(除油除锈)决定附着力;冷库与沿海环境建议镀锌或加厚涂层,否则两年就开始返锈。
布置图、通道宽度、消防喷淋避让都属于设计工作。不含安装的报价,最后往往还要再付一笔安装费。
货架报价我们按「型材规格 + 承载核算 + 涂层 + 安装」报,附布置图与荷载表;同尺寸可给标准配置与加强配置两档,按货物实际重量选。
典型应用场景
说说你的场地与货物情况,我们按实际工况推荐配置
车间半成品与外协件周转
工序间缓存与委外送货,整架交接不落地。
冲压件 / 压铸件存放
重型件多层堆叠,落地替代货架。
物流园区分拨暂存
整架叉运上下车,场内倒短快。
露天料场(镀锌款)
热镀锌表面耐候,露天堆场可用。
三种结构 · 三种用法
从材料到出厂检验,把每个环节说清楚 —— 以下均对应我厂实拍与出厂测试记录
固定式:焊接一体最皮实
四柱+底架满焊成型、无活动件,适合品种固定、批量大的重载周转 —— 实拍中蓝色固定式即批量发货前状态。
折叠式:空架折叠省运费
铰接折叠+自重落锁,空架对折堆放,回程与仓内空架占用减少约 70%。
组合式:可拆装灵活调拨
螺栓连接可整体拆解平铺发货,适合频繁调拨或运输体积受限的场景。
地面立体存储
与叉车配合作业,空架可叉走、满架整垛吊/叉装车,装卸快。
实拍图库
固定式 / 折叠式 / 组合式堆垛架实拍 · 点击查看大图

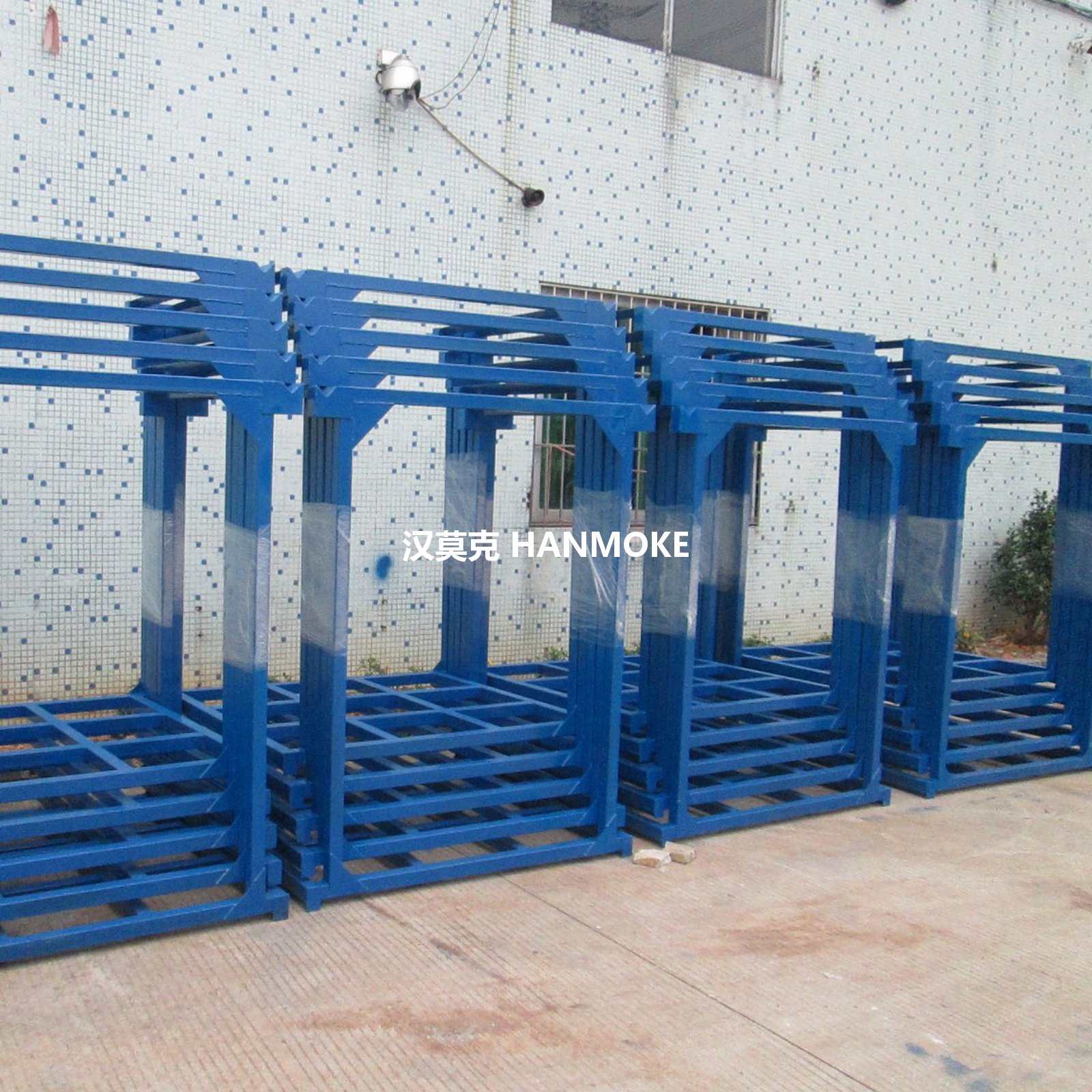

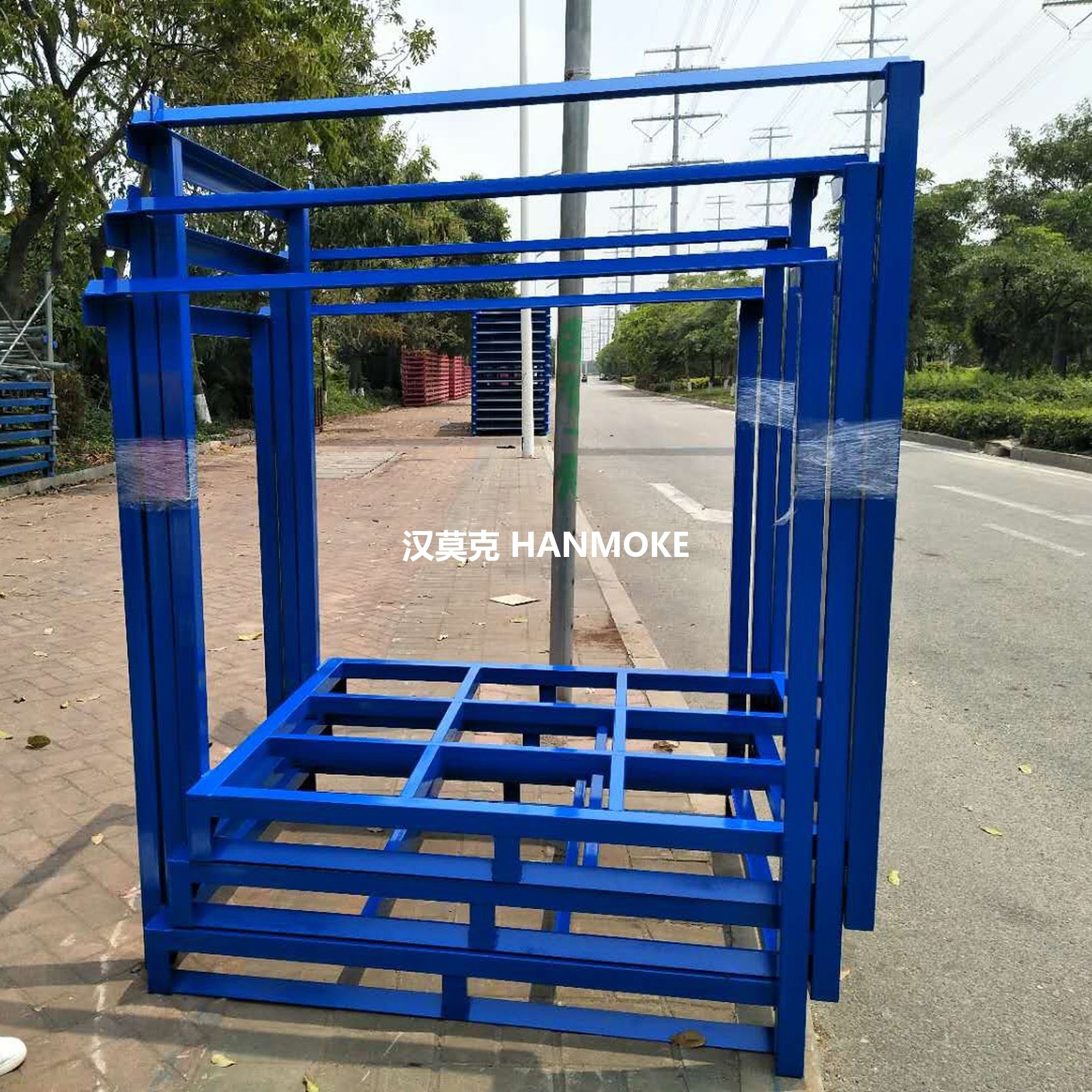

固定式堆垛架3 张

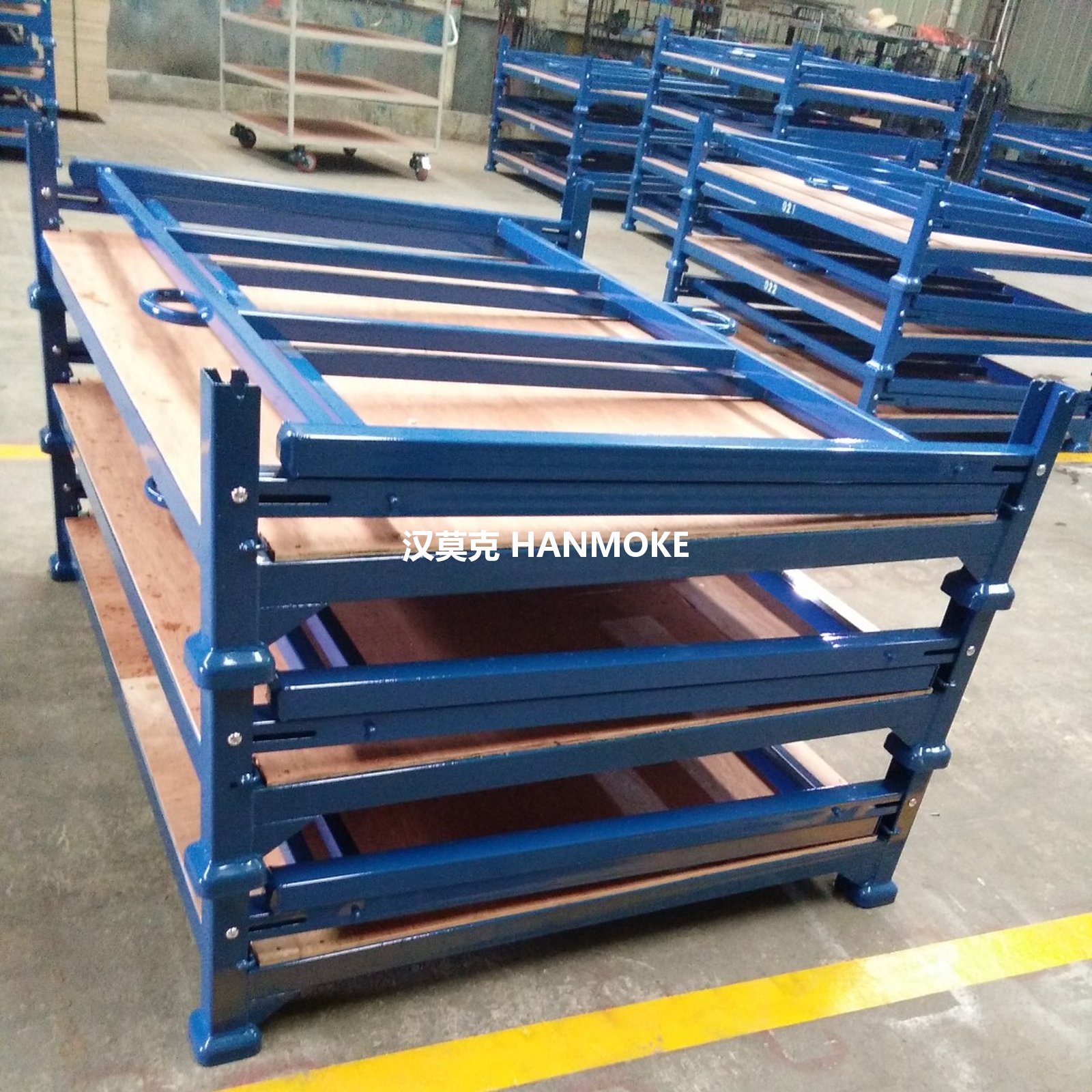

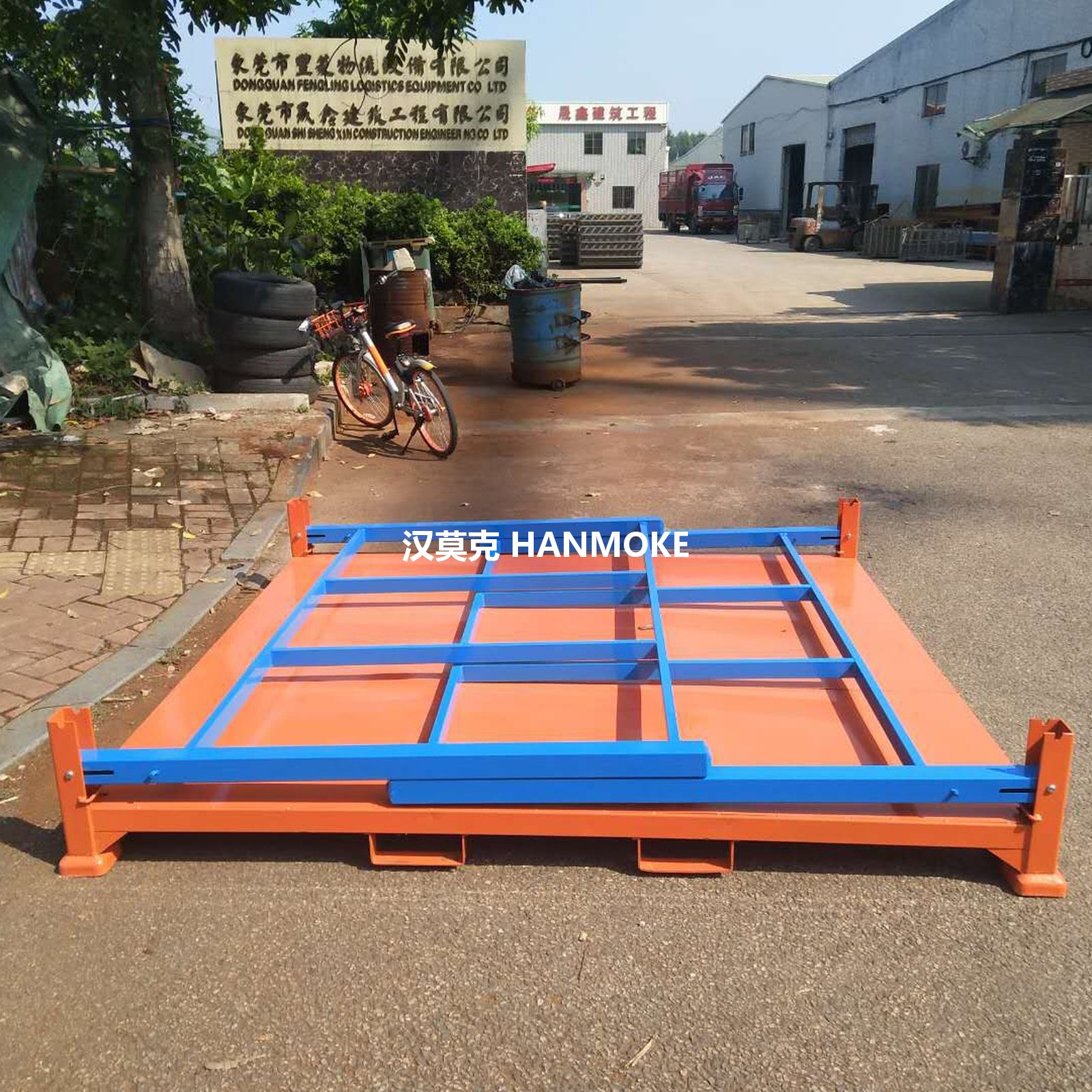

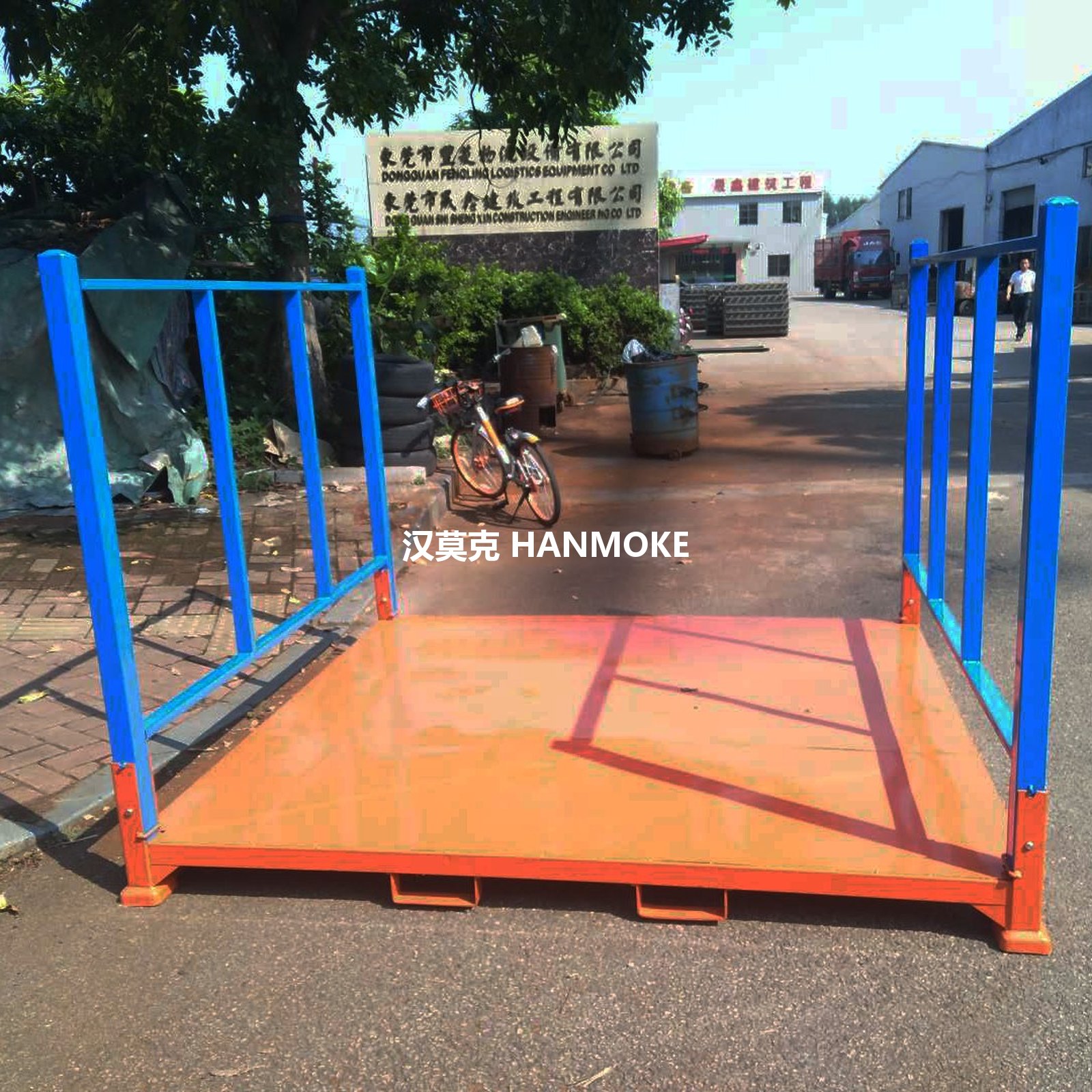

折叠式堆垛架3 张

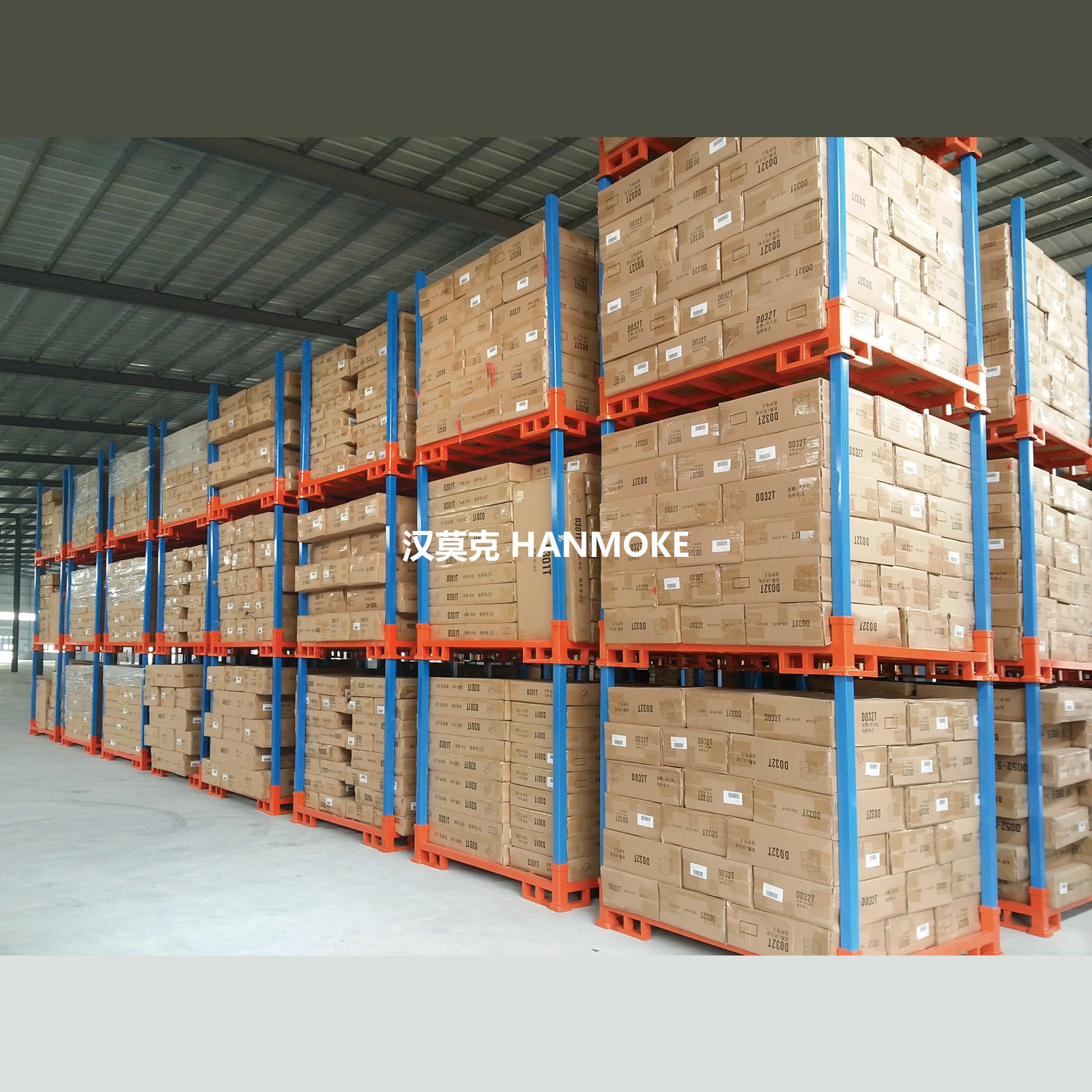

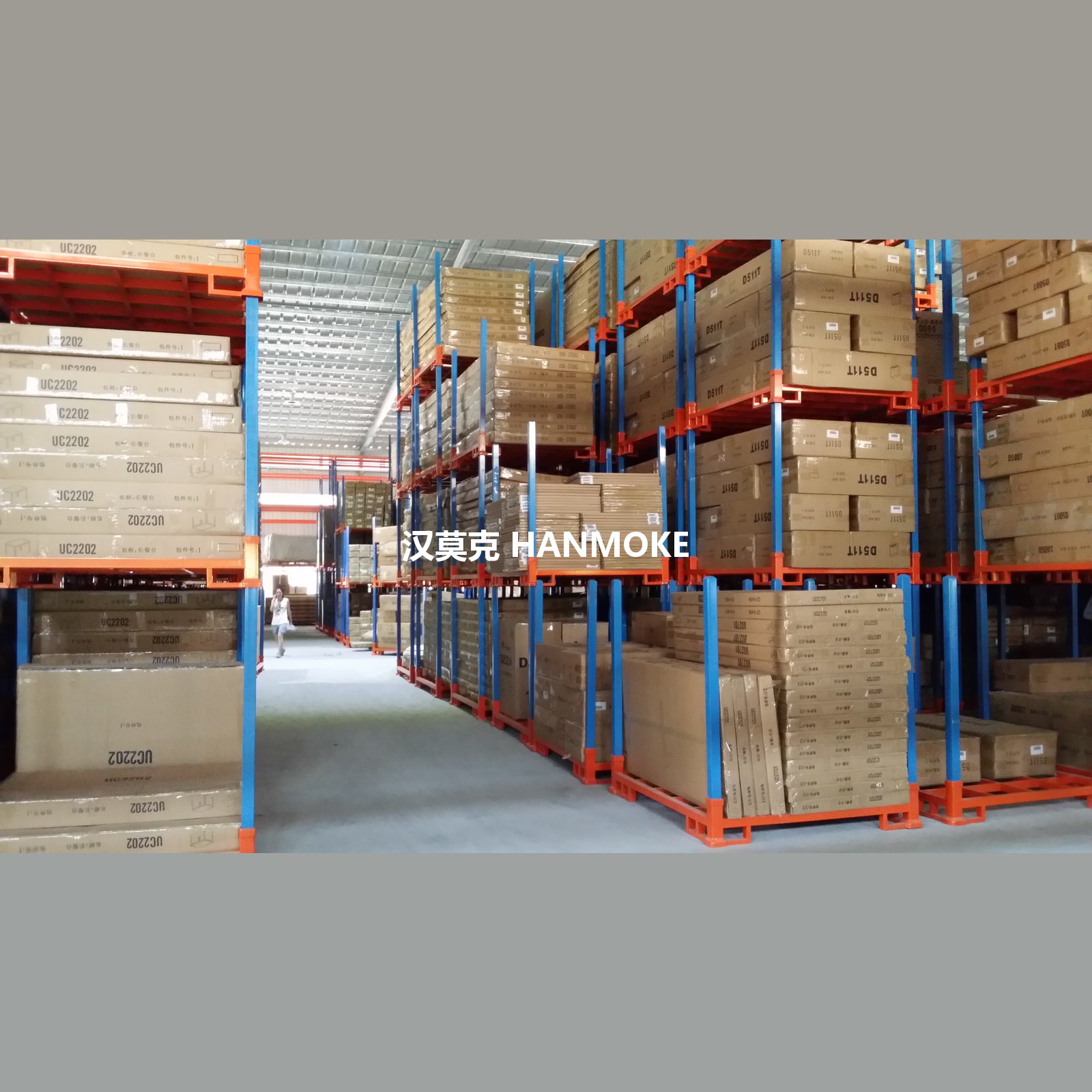

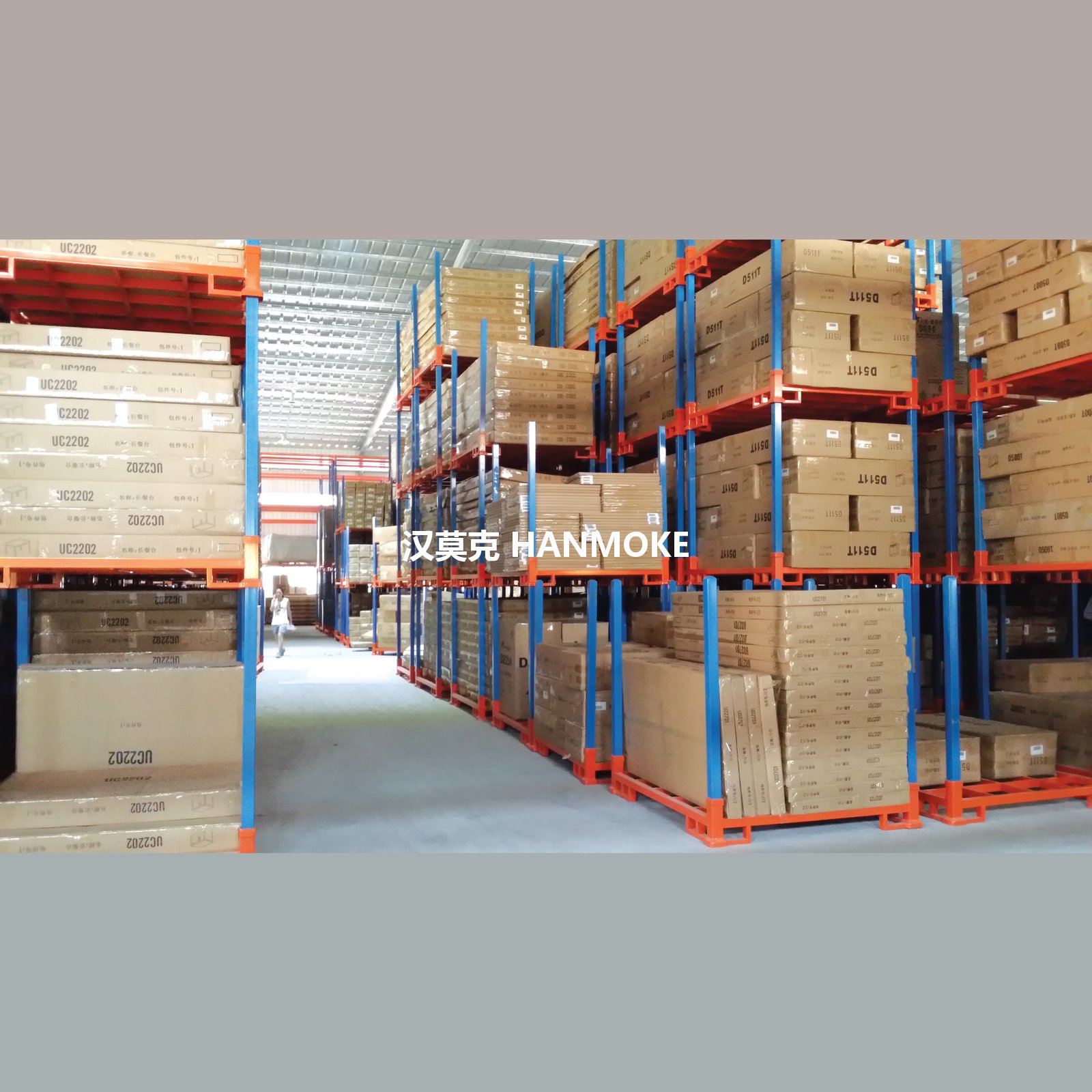

组合式堆垛架3 张



常见问题
堆垛层数怎么定
按「满架重量 × 层数 ≤ 地面承载」核算,常规满载堆 3 层、空架可堆 4–6 层;地面承载不足时可加铺钢板分散。
可以加轮子吗
可以。配 4 只重型脚轮(2 定向 + 2 万向带刹车),空架或轻载时人工可推动,重载仍建议叉车作业。
户外能用吗
选热镀锌款可长期露天使用;喷塑款建议室内,避免长期日晒雨淋。
交期多久
常规 15–20 天,批量与镀锌款 30 天内;可分批交货。
为什么按「组」报价不按「位」
因为一组货架由立柱片、横梁、层板、安全销等部件组成,部件数量随层数与跨距变化。按组报能对齐配置,按位报容易出现「少配横梁」的低价。拿到报价请核对:立柱片数量、横梁层数、每层承载。
二手货架能买吗
可以,但要确认三件事:立柱有无变形与撞伤、横梁挂钩有无裂纹、规格是否还能补齐(停产规格后期加层很麻烦)。二手货架价格通常是新品的五六成,但承载能力必须按实测重新核算,不能沿用原标称值。
